多输出导航信号模拟器

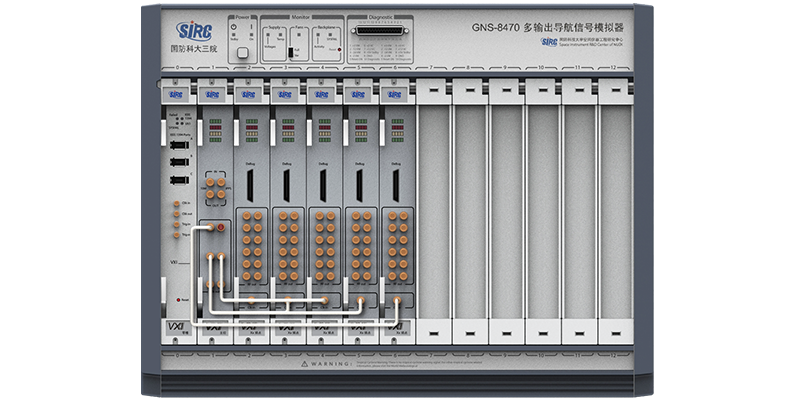

GNS8470型多输出模拟器是针对可控接收模式天线（CRPA）抗干扰技术开发、接收机抗干扰性能测试等应用而推出的功能强大的多输出多通道模拟源，具有多输出信道模拟功能，每个频点具备单颗卫星信号的独立输出功能。

GNS8470型多输出模拟器每频点12个独立输出通道，可以用于产生具有独立输出的24颗卫星信号，支持BDS / GPS / GLONASS / Galileo等星座信号仿真，提供高稳定度的标准1PPS脉冲信号和10MHz时钟信号输出。

GNS8470型多输出模拟器是一个完整的星座模拟器，用户可以全面控制卫星轨道的定义，包括模拟卫星相对于用户规定的模拟位置、日期和时间的运动。

通过在电波暗室中安装天线器件和连接多发射天线，GNS8470型多输出模拟器可以为测试包含天线器件在内的整个CRPA系统创建一个模拟的实际环境。

GNS8470型多输出模拟器可以与多器件移相器或者延迟矩阵集成，在多个模拟天线器件上生成RF波前，以测试CRPA的控制装置。

GNS8470型多输出模拟器可以用反射器和信号衰减器进行环境模拟，测试天线在微波暗室中的实际性能，从而达到辐射测试的要求。

功能特点

星座仿真

能够完成BDS / GPS / GLONASS / Galileo等星座的卫星轨道仿真、卫星钟差仿真、延时差分TGD仿真、地球自转效应仿真、相对论效应仿真等。

能够仿真生成BDS星座（36颗）、GPS星座（32颗）、GLONASS星座（24颗）、Galileo星座（24颗）及其混合星座的卫星轨道、观测数据和导航电文，能够模拟载体运动过程中卫星信号强度的变化等。

轨迹仿真

具有静态、动态轨迹生成能力，能够模拟静态、动态载体的运动特性，仿真生成用户运动轨迹；同时，能够仿真圆周、螺旋线等特殊运动轨迹。

具有特殊场景仿真功能，可以仿真生成伪距固定、速度固定以及加速度固定的特殊场景。

环境仿真

能够模拟导航信号在大气传播中多种误差源对导航信号的影响，并可以打开和关闭误差源的影响，包括电离层延迟、对流层延迟和大气参数（温度、湿度、气压等），以及来自远地侧卫星信号两次穿越大气层造成的双倍大气层效应。

异常仿真

能够模拟各个卫星导航系统故障，包括信号失锁/中断、伪距或载波及功率异常等用户可设定卫星完好性参数，包括：卫星健康字、URA、区域用户距离精度指数（RURAI）等。

仿真控制

能够通过人机交互界面配置仿真时间、静态载体轨迹、动态载体轨迹、特殊载体轨迹等参数，能够指定外部输入轨迹文件。

能够设置各通道伪距、功率等参数，能够设置电离层延迟、对流层延迟和大气参数（温度、湿度、气压等）。

具有观测数据和导航电文记录与输出功能，具有伪距和功率跳变渐变的脚本编辑能力。

测试评估

具备实时评估、流程脚本化、批量自动化测试以及自动生成报表等功能。可以完成定位精度、测速精度、测距精度、一致性测试、误码率等测试。

其他特点

可与多个系统同步互联，构建大型复杂仿真测试平台。

采用模块化设计，具有很好的开放性、可扩展性和兼容性。

采用电磁兼容环境优异的标准VXI总线架构，系统可靠性高、可维修性好。

参数指标

输出频率

♦可任选多个频点组合

信号规模

♦通道数量：每频点12通道

信号精度

♦伪距相位控制精度：优于0.001m(设计)；优于0.05m（实测）

♦伪距变化率精度：优于0.001m/s(设计)；优于0.005m/s（实测）

♦通道间一致性：0.3ns（实测）

信号质量

♦相位噪声：-75dBc/Hz 100 Hz；-80dBc/Hz 1k Hz；-85dBc/Hz 10k Hz；90dBc/Hz 100k Hz

♦谐波功率（MAX）：-40dBc

♦杂波功率（MAX）：-50dBc

信号功率

♦功率范围：-150dBm～-60dBm

♦功率分辨率：优于0.2dB

♦功率准确度：优于0.7dB

动态范围

♦速度：0～360000m/s

♦加速度：0～8000m/s2

♦加加速度：0～80000m/s3

外部接口

♦参考1PPS脉冲信号（SMA型头）：输入、输出各1个

♦参考10MHz时钟信号（SMA型头）：输入、输出各1个

♦射频输出口（SMA型头）：每频点12个独立输出

时钟稳定度

♦秒稳：≤ 5×10-11

♦天稳：≤ ±5×10-10

外部参考输入
